　　全站仪自动控制单元-“地铁盒子”

　　数据更精准，安装更简单

　　地铁盒子(ZC/TCU-R2)是专门针对全站仪地铁自动化监测研发的通讯模块，它直接取代了原有的地铁自动化监测要用到的电源模块、4G通讯模块、全站仪Y型线以及配电柜，把这些设备整合在一个模块内。使得外业安装更加简单、高效，无需进行复杂的设置即可完成现场安装!

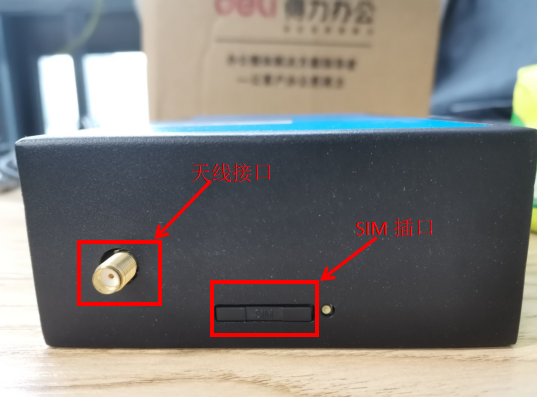

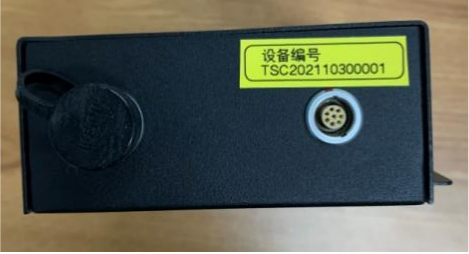

　　地铁盒子外观如下图所示，表面的贴膜可能会有改变，以实际发货为准!



　　硬件使用说明

　　1)插入手机卡或者物联网卡

　　在地铁盒子连接天线插口，旁边有一个移动通讯卡槽，可支持手机卡和物联网卡。使用移动通讯首先需按一下卡槽旁边的黄色按钮，就可以打开卡槽，然后放入手机卡或者物联网卡即可(注意芯片面朝上)

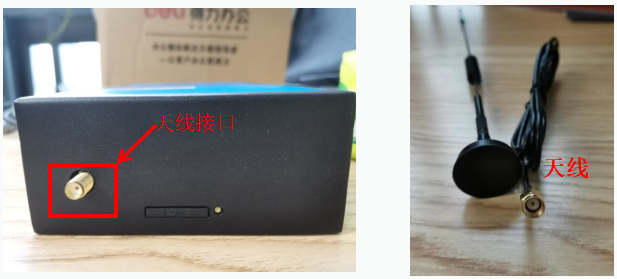

　　2)接上天线

　　将天线一端连接，连接到地铁盒子上，便完成硬件接线工作

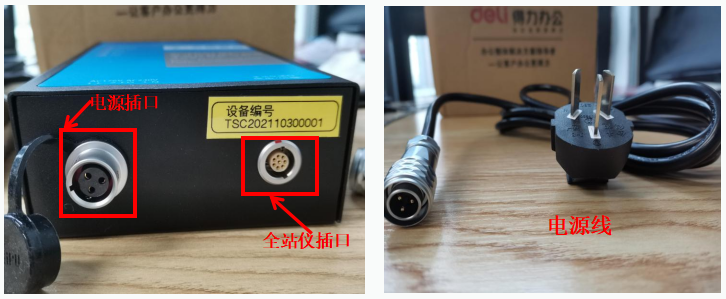

　　3)接入电源

　　先将电源线的一端连接到地铁盒子的电源插口，电源线另一端插入220V电源(AC176V ~ AC240V)，便完成地铁盒子的供电准备。

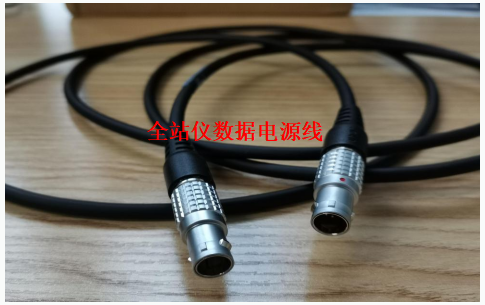

　　4)连接全站仪

　　全站仪数据电源线两端都是通用的(可互换)，一端用于连接地铁盒子的全站仪端口，另一端用于连接全站仪，包括TM30、TM50、TM60以及TS系列的全站仪，都可以通过全站仪数据电源线连接到地铁盒子。

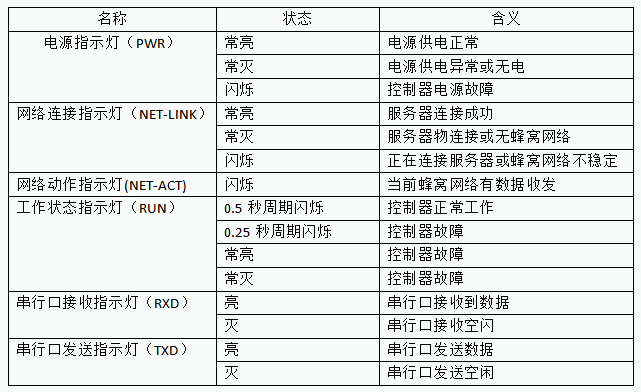

　　5)地铁盒子指示灯说明

　　软件使用说明

　　地铁盒子供电及接线都完成后，需要通知通讯程序后台编程人员把地铁盒子增加进数据库(只需要将地铁盒子的机身号报给技术人员即可)，并按照实际需要，分配到指定的用户名账号下。

　　若采用GeoMoS+地铁盒子通讯或者AMP(单机版)+地铁盒子通讯，则需要在客户的服务器上，安装NetworkTunnel软件(通讯软件)，若是采用AMP(云服务器版)+地铁盒子通讯，则用户无需安装通讯软件(通讯软件会安装在AMP的云服务器上)。
