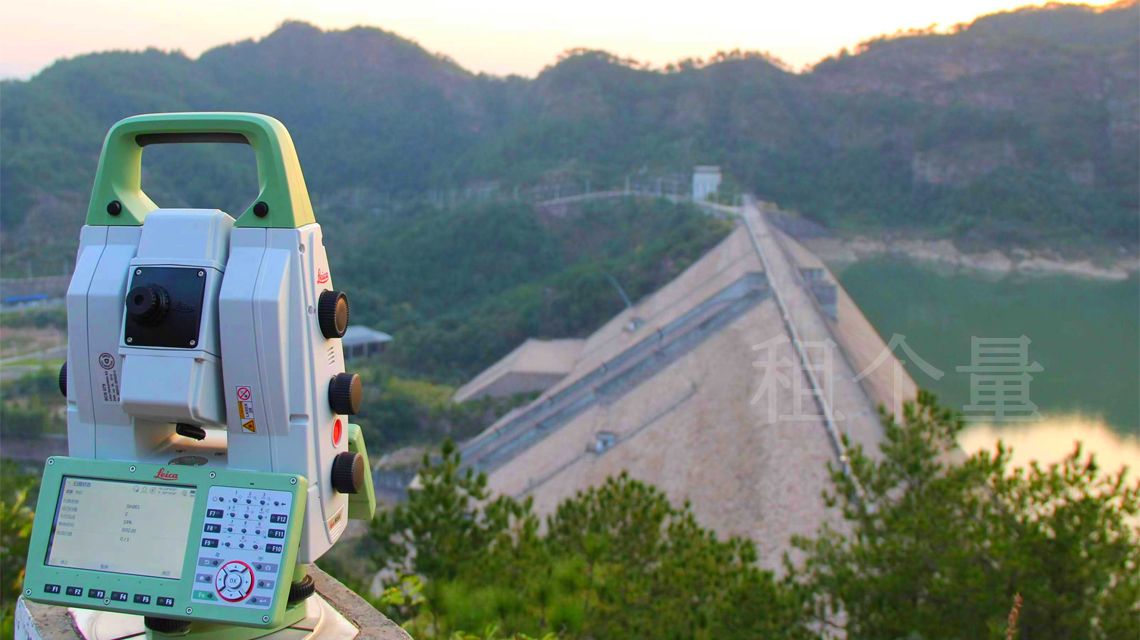

　　全站仪作为精密的测量仪器，具体坐标测量操作过程是怎样的呢?小编收集整理了一些资料，下面我们一起来学习一下吧。

　　1.放置仪器并检查相关设置

　　全站仪坐标测量包括水平角观测、垂直角观测和距离观测，因此角度测量和距离测量的设置会对坐标测量产生影响，坐标测量前应检查相关设置。

　　2.进入坐标测量状态

　　在测量模式下，按“CORD”键或“坐标”软键进入坐标测量状态，会有三个或三个以上的选择，测量站设置/后视点设置/测量/......

　　测站设置是告诉仪器当前测站的坐标和高程，是计算目标点三维坐标的基础。后视点设置是将当前水平度盘设置为方位角方向，是计算测站到目标点坐标增量的依据。测量是测量目标点的坐标，并显示测量结果。

　　3.测站点设置

　　选择测站设置，进入测站设置状态。测量站的设置通常有两种方式:一种是按“输入”键直接输入测量站的坐标和高程;第二，按“调用”键，选择仪器现有测站的坐标和高程数据。

　　如果不设置测站而直接进行坐标测量，仪器将默认上次输入的测站坐标和高程为当前测站数据。如果上次没有输入数据，仪器会将测站的坐标和高程都为0。

　　设置测站时，还应输入仪器高度，用于高差计算。

　　4.后视点设置

　　选择后视点设置，进入后视点设置状态。有些仪器在测试站设置好回车后直接进入后视点设置状态。设置后视点通常有两种方式:坐标和角度。选择坐标模式后，选择是直接输入坐标还是调用保存的坐标。具体操作与调查的现场设置相同。选择角度模式后，可以直接输入后视方向的方位角。此时，仪器会提醒观测者照准后视点，并在确认后设置后视点。

　　设置后视点的目的是使仪器当前照准方向上水平刻度盘的读数与被测站与地面目标点形成的方位角一致，从而在坐标测量的计算中为仪器提供实时方位角。当后视点选择角度模式时，相当于设置了水平拨盘的角度。选择坐标模式时，仪器根据测站坐标和后视点坐标反算方位角，并相应配置当前水平度盘。如果不设置后视点，直接去坐标测量，仪器会默认当前水平角为方位角，并以此计算目标点的坐标。

　　5.后视点观察

　　设置后视点后，可以观察一次后视点，也可以不观察。后视点将显示后视点的观察结果。后视点具有检查的功能:当观测到的坐标和高程与已知的坐标和高程略有差异时，说明测站设置没有错误。否则，检查测站、后视点编号和数据输入的正确性。

　　用观测的视点检查测站设置，没有发现方位误差。全站仪坐标测量站的设置应在第三已知点进行严格检查。

　　6.检查站点设置

　　将视标放在第三个已知点上，在坐标测量状态下测量该点的坐标和高程。当观测的坐标和高程与已知的坐标和高程略有差异时，说明测站设置没有误差。否则，检查测站、后视点编号和数据输入的正确性。

　　坐标测量结果只有在测站设置正确时才有用，否则都是错的。

　　7.选择工作文件

　　选择工作文件，并为观察数据指定一个记录文件。

　　8.坐标测量

　　当测站设置正确时，可以测量目标点的坐标。选择“测量”键进入坐标测量状态。

　　在目标点放置一个棱镜(合作目标为棱镜时)，将望远镜对准棱镜中心。按“测量”键，仪器开始“坐标测量”并显示结果。

　　记录前，需要输入未知的点号、棱镜高度和代码。如果不输入点号，仪器会自动按数字顺序在前面的点号上加1并记录。

　　如果没有输入棱镜高度，仪器会根据前一点的棱镜高度自动计算。

　　代码是观察者给目标点的属性注释。作为观测数据的组成部分，与观测值一起记录存储在工作文件中，代码可以省略。如果不输入，数据将为空白。

　　在断点数据采集中，断点的准确性不是很高。通常用手持对中杆来保持棱镜对中和水平，这样会提高很多测量效率。

　　9.中间和最终检验

　　进行坐标测量时，需要检查测站设置是否正确，测量过程中和测量结束时水平度盘读数是否正确。通常情况下，站点设立后，一个明显的标志(如避雷针、电杆等。)被选择来记录它的水平刻度盘读数。测量过程中或测量结束时，观察水平度盘的读数，比较变化情况，判断仪器水平度盘是否变化，保证观察数据的可靠性。

　　需要指出的是，全站仪的坐标测量是单镜位(一般在面板左侧)观测的结果，其中高程包含了指数差的影响。当仪器的指标差过大时，远距离坐标测量必然会造成较大的高程误差。开启双轴补偿只能补偿垂直轴倾斜的影响，不能改变折射率差。因此，一般在数据采集前，需要检查垂直度盘指标的零点。
