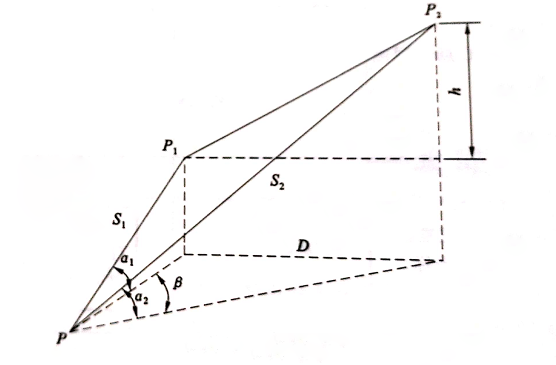

　　对边测量是指全站仪通过对两个目标点的坐标量实时计算并且显示两点之间的相对量，如果斜距(S1、S2)、平距(D)和高差(h)，如下图所示，对边测量可以连续进行，有两种模式可供选择：显示连续观测点均相对于第一点的相对量(射线式);显示连续观测点均相对于前一点的相对量(折线式)。对边测量在不搬动全站仪的情况下直接测量多个目标点相对于某一起始点间的斜距、平距以及高差，为某类工程测量提供了方便，如线路横断面测量。

　　射线式对边测量

　　射线式对边测量显示系列观测点相对于第一点的相对量，步骤如下：

　　1、安置仪器

　　2、在菜单里选取“对边测量”

　　3、照准起始点上的棱镜，按“观测”进行距离测量

　　4、棱镜移到下一点，按“对边”，即可测出该点与起始点间的距离。

　　5、棱镜移到再下一个点，按“对边”，即可测出该点与起始点间的距

　　折线式对边测量

　　折线式对边测量显示系列观测点相对于前一点的相对量，具体操作步骤如下：

　　1、安置仪器

　　2、在菜单里选取“对边测量”

　　3、照准起始点上的棱镜，按“观测”进行距离测量

　　4、棱镜移到下一个点，按“对边”，即可测出该点与起始点的距离。

　　5、按“起点”或“新点”，接着按“YES”，即可将刚测的点设为新的起点。

　　6、棱镜移到下一个点，按“对边”，即可测出该点与新起点间的距离。

　　7、按“起点”或“新点”，接着按“YES”又可将刚刚测的点设为新的起点。

　　8、棱镜移到再下一个点，按“对边”，即可测出新设起点与该点间的距离。

　　依此类推，即可将一段连续折线的边长分别测出来。

　　对边测量的测站点，可以安置在已知点上，也可以安置在任意适当的地方。可以设置测站，也可以不设置测站。不进行测站设置时，仪器以(0，0，0)为当前测站点坐标，以当前水平方向为方位角，进行坐标测量，并计算两点的相对量。

　　对边测量时，各目标点的棱镜高应保持不变。
